弯头生产标准

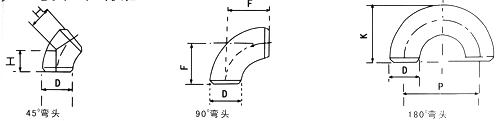

  端部外径 中心至端面尺寸 中心至中心尺寸 背面至端面尺寸
公称通径 450o弯头   90o弯头   180o弯头   180o弯头
  A系列 B系列 长半径 长半径 短半径 长半径 短半径 长半径 短半径
15 21.3 18 16 38   76   48
20 26.9 25 16 38   76   51
25 33.7 32 16 38 25 76 51 56 41
32 42.4 38 20 48 32 95 64 70 52
40 48.3 45 24 57 38 114 76 83 81
50 60.3 57 32 76 51 152 102 106 100
65 76.1(73) 76 40 95 64 191 127 132 121
80 88.9 89 47 114 76 229 152 159 159
100 114.3 108 63 152 102 305 203 210 197
125 139.7 133 79 190 127 381 254 262 237
150 168.3 159 95 229 152 457 305 313 313
200 219.1 219 126 305 203 610 406 414 391
250 273.0 273 158 381 254 762 508 518 467
300 323.9 325 189 457 305 914 610 619 533
350 355.6 377 221 533 356 1067 711 711 610
400 406.4 426 253 610 406 1219 813 813 686
450 457.0 478 284 686 457 1372 914 914 762
500 508.0 529 316 762 508 1524 1016 1016
550 559   343 838 559
600 610 630 381 914 610
650 660   405 991 660
700 711 720 438 1067 711
750 762   470 1143 762
800 813 820 502 1219 812
850 864   533 1295 864
900 914 920 565 1372 914
1000 1016 1020 632 1524 1016
1050 1067   663 1600 1067
1100 1118 1120 694 1676 1118
1200 1219 1220 758 1829 1219
1300 1321   821 1981 1321
1400 1420   883 2134 1420
1500 1524   947 2286 1524
1600 1620   1010 2438 1620
1700 1727   1073 2591 1727
1800 1820   1137 2743 1827
2000 2020   1263 3048 2032
